Příprava metalografických vzorků

Metalografie je vědní a technický obor, který se zabývá studiem struktury materiálů, zejména kovů a slitin, na mikroskopické úrovni. Cílem metalografie je zjistit, jak jsou jednotlivé složky materiálu uspořádány a jak tato struktura ovlivňuje vlastnosti a chování materiálu.

Úkolem metalografie je odhalit strukturu materiálu pomocí makroskopie a mikroskopické analýzy. Tyto techniky ukazují, jak struktura ovlivňuje mechanické vlastnosti – pevnost, tvrdost, tažnost či odolnost proti únavě. Při kontrole kvality výrobků může nesprávná struktura odhalit problémy, např. chybné tepelné zpracování nebo složení slitin. Metalografie také identifikuje defekty jako trhliny, póry či vměstky a ve forenzní vědě pomáhá analyzovat příčiny poruch konstrukcí. V materiálovém výzkumu a vývoji se využívá ke zkoumání vlivu příměsí a procesů na výslednou strukturu kovů.

Kvalitní příprava metalografických vzorků následně umožňuje detailní analýzu struktury materiálu pod mikroskopem. Příprava obvykle probíhá v těchto krocích: řezání, zalévání, broušení, leštění, případně leptání. Vzorek se dále hodnotí pomocí makro nebo mikroskopie, nebo se provádí zkoušky tvrdosti.

Prvním krokem při přípravě vzorku pro metalografický výbrus je jeho odběr pomocí abrazivního řezání. Vybírá se reprezentativní část materiálu – funkční plocha, místo častých lomů nebo oblast náchylná ke korozi. Řezání se provádí na řezacím stroji s možností použití upínacích přípravků, které brání posunutí vzorku. Klíčové je minimalizovat tepelné ovlivnění, aby nedošlo k narušení struktury kovů. Hotový výřez by měl odpovídat rozměrům metalografického lisu nebo formičky na zalévání vzorků, což usnadní následné broušení, leštění a mikroskopickou analýzu.

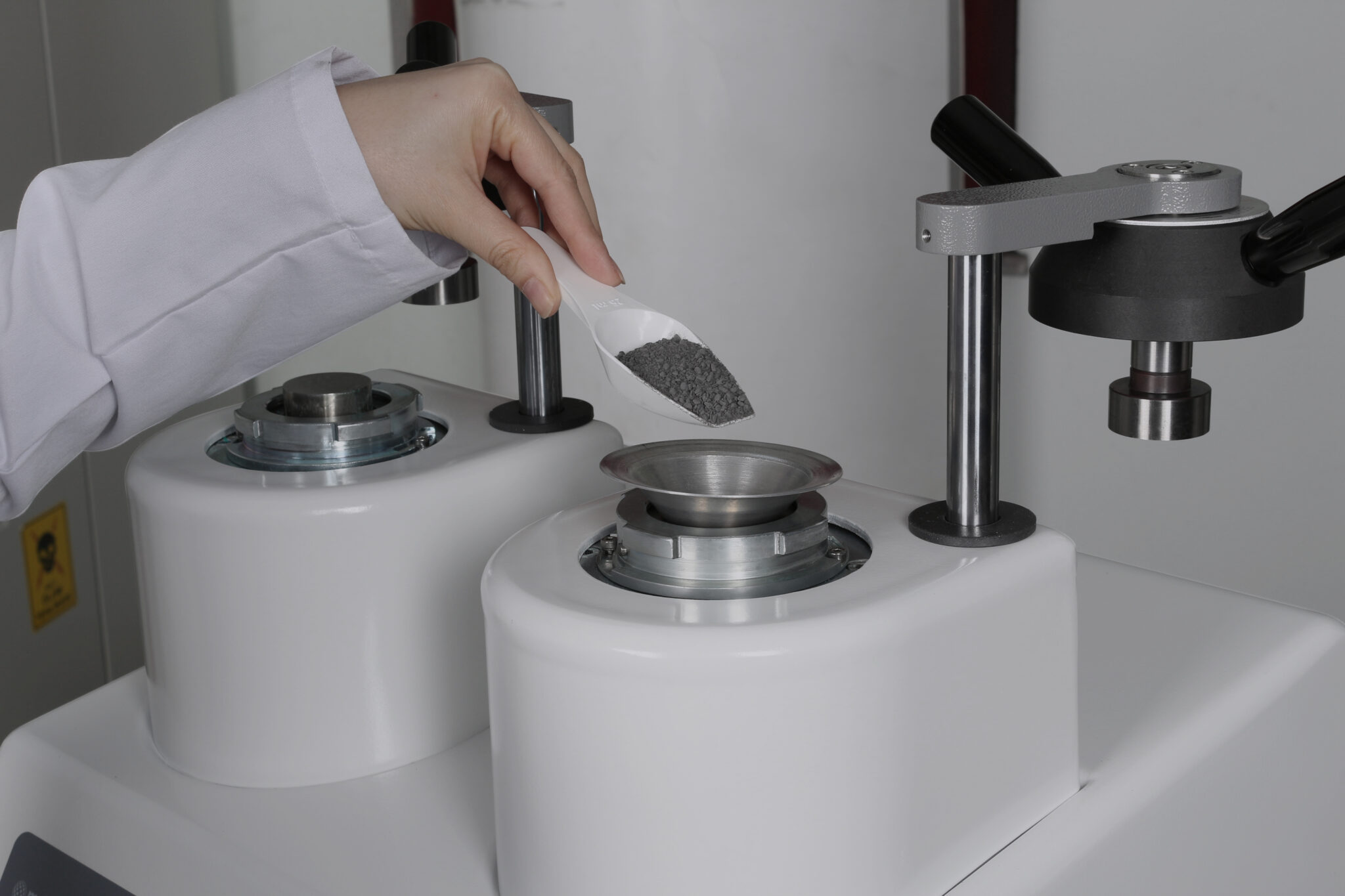

Zalévání vzorku patří mezi základní postupy v metalografii, kdy je připravovaný materiál uchycen do pryskyřice pro další zpracování. Tento krok zlepšuje manipulaci se vzorkem, chrání jeho hrany a zajišťuje přesnou plochu pro následný metalografický výbrus, broušení a leštění vzorku. Používají se dvě hlavní metody – zalévání za tepla (lisování vzorku při vysoké teplotě a tlaku) a zalévání za studena (vytvrzení pryskyřice při pokojové teplotě). Obě varianty, označované také jako (za)lisování za tepla a (za)lisování za studena, mají své výhody a volí se podle typu materiálu a požadavků na další mikroskopickou analýzu, ať už jde o hodnocení struktury kovů, mechanických vlastností nebo přípravu vzorků pro spektroskopii.

Cílem je vytvořit rovný a hladký povrch metalografického výbrusu. Broušení postupně odstraňuje nerovnosti pomocí brusných papírů a kotoučů, zatímco leštění vzorku s diamantovými pastami odhaluje jemnou mikrostrukturu. Proces vyžaduje chlazení vodou a důkladné čištění, často i v ultrazvukové čističce.

Pro zvýraznění struktury kovů (např. zrna nebo jednotlivých fází) se vzorek často podrobuje leptání pomocí chemických roztoků specifických pro daný materiál. Správně zvolený postup – ať už ponoření, otírání nebo kapání – umožňuje odhalit jemné detaily pro následnou mikroskopickou analýzu. Důležité je dodržet přesnou dobu leptání, aby nedošlo k poškození metalografického výbrusu a výsledná mikroskopie poskytla věrohodný obraz materiálové struktury.

Po přípravě je vzorek hodnocen pomocí optické mikroskopie – využívají se nejčastěji vzpřímené i invertované mikroskopy. Analýza umožňuje sledovat strukturu kovů, vliv tepelného zpracování, velikost zrn a také přítomnost defektů, vměstků či fázových rozhraní. Při mikroskopické analýze se často posuzuje i kvalita povrchových vrstev, což je zásadní například pro PCB přípravu/kontrolu nebo při hodnocení povlaků.

Součástí materiálografie a metalografie jsou také zkoušky tvrdosti. Nejčastěji se používají metody Vickers nebo Knoop, které určují mechanické vlastnosti jako je pevnost, tvrdost či odolnost proti opotřebení. Tyto testy doplňují mikroskopickou analýzu a umožňují komplexní posouzení materiálu.
